英國珀金斯1204E-E44電噴發動機控制系統各種傳感器位置圖與Perkins傳感器名稱功能介紹

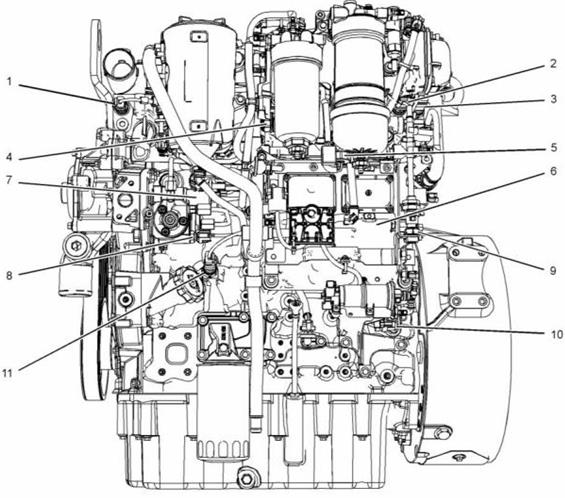

Perkins發動機傳感器的位置在典型1204E-E44DE發動機的左側

(1) Perkins1204發動機冷卻液溫度傳感器
(2) Perkins1204發動機進氣歧管空氣溫度傳感器
(3) Perkins1204發動機進氣歧管壓力傳感器
(4) Perkins1204發動機燃油分供管壓力傳感器
(5) Perkins1204發動機燃油含水開關
(8) Perkins1204發動機燃油溫度傳感器
(6) Perkins1204E-E44DE發動機電子控制模塊(ECM)
(7) Perkins1204E-E44DE發動機高壓燃油泵的吸入控制閥
(9) Perkins1204E-E44DE發動機大氣壓力傳感器
(10) Perkins1204E-E44DE發動機主轉速/正時傳感器
(11) Perkins1204E-E44DE發動機機油油壓傳感器

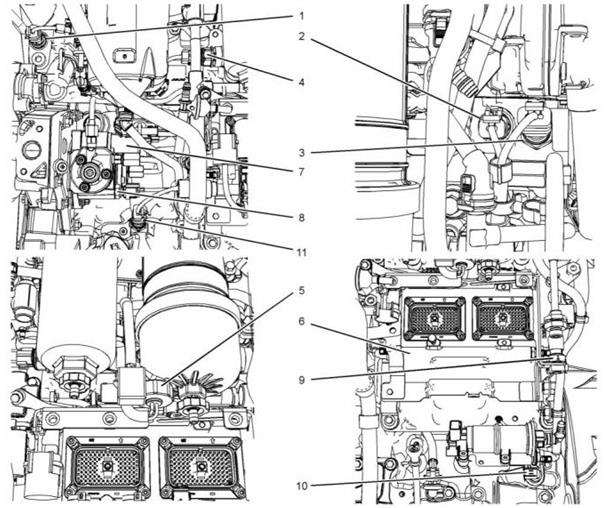

Perkins1204E-E44DE發動機典型1204E-E44發動機左側傳感器位置的特寫視圖
(1)冷卻液溫度傳感器
(2)進氣歧管空氣溫度傳感器
(3) 進氣歧管壓力傳感器
(4) 燃油分供管壓力傳感器
5) 燃油含水開關
(8) 燃油溫度傳感器
(6) 電子控制模塊(ECM)
(7) 高壓燃油泵的吸入控制閥
(9) 大氣壓力傳感器
(10) 主轉速/正時傳感器
(11) 機油壓力傳感器

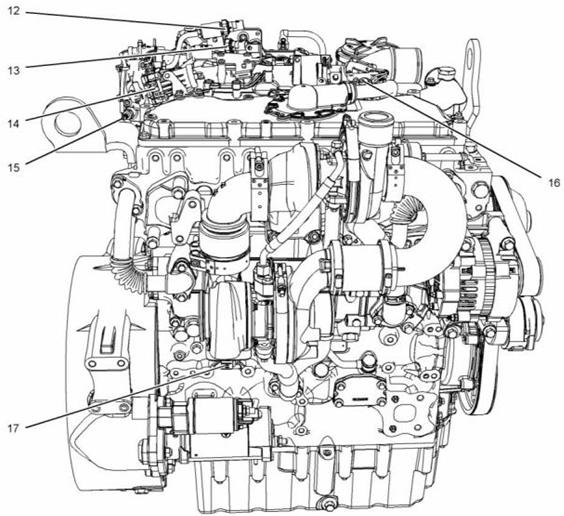

Perkins1204E-E44DE發動機典型1204E-E44發動機右側和頂部的傳感器位置
(12) NRS Perkins發動機出口壓力傳感器
(13) NRS Perkins發動機進口壓力傳感器
(14) NRS Perkins發動機閥
(15) Perkins發動機氮氧化物還原系統(NRS)溫度傳感器
(16) Perkins發動機廢棄旁通閥調節器
(17) 輔助的Perkins發動機轉速/正時傳感器
(18) Perkins發動機排氣背壓閥 (未說明)
