約翰迪爾強鹿柴油機活塞環有兩類密封問題:竄氣和竄油。
    竄氣是指燃燒氣體通過活塞與汽缸間的間隙泄漏至曲軸箱，這將導致功率損失;竄油指機油從油底殼上行至燃燒室，造成燒機油，這會(huì )影響發動機性能。為了防止竄氣和竄油，必須通過活塞環來進行密封

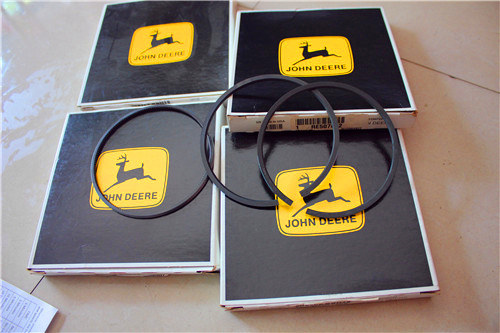

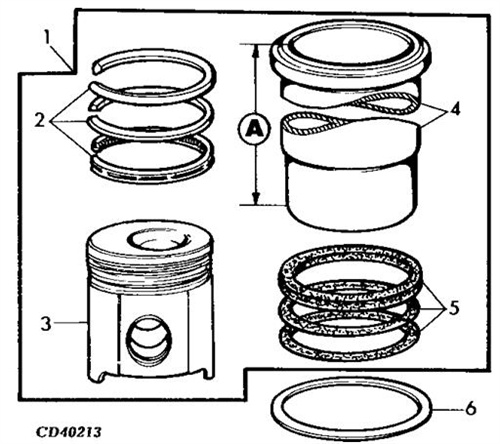

約翰迪爾強鹿柴油機活塞環有氣環和油環兩種。
    約翰迪爾強鹿柴油機氣環的作用是保證活塞與汽缸壁間的密封效果，防止高溫、高壓的燃氣漏入曲軸箱，同時將活塞頂部的熱量傳導到汽缸壁，再由冷卻液或空氣帶走。一般來說，約翰迪爾強鹿柴油機每個活塞上都裝有2-3道氣環;目前，新型約翰迪爾強鹿柴油機上氣環的數量呈減少的趨勢。
    約翰迪爾強鹿柴油機油環用來刮除汽缸壁上多余的機油，并在汽缸壁上涂布一層均勻的油膜。通常發動機有1-2道油環。
    由于約翰迪爾強鹿柴油機活塞環也是在高溫、高壓、高速及潤滑困難的條件下工作，且運動情況復雜，因此要求其材料應有良好的耐熱性、導熱性、耐磨性、磨合性、韌性及足夠的強度和彈性。目前，約翰迪爾強鹿柴油機活塞環的材料采用優質鑄鐵、球墨鑄鐵、合金鑄鐵，并對第一道環甚至所有環實行工作表面鍍鉻或噴鑰處理，以提高耐磨性。組合式油環則采用彈簧鋼片制造。

   (1)約翰迪爾強鹿柴油機氣環
    ①約翰迪爾強鹿柴油機氣環的間隙。發動機工作時，約翰迪爾強鹿柴油機活塞、活塞環都會(huì )發生熱膨脹，并且活塞環隨著活塞環在汽缸內做往復運動時，有徑向脹縮變形現象。為防止活塞環卡死在缸內或脹死在環槽中，安裝時，活塞環應留有端隙、側隙和背隙，如圖2-18所示。
    端隙△1又稱開口間隙，是活塞環在冷態下裝入汽缸后，該環在上止點時環的兩端頭的間隙，一般為0. 25-0. 50mm。
    側隙△2又稱邊隙，是指活塞環裝入活塞后，其側面與活塞環槽之間的間隙。第一環工作溫度高，間隙較大，一般為0. 04-0. 10 mm，其他環一般為0. 03-0. 07 mm。油環側隙較氣環小。
背隙△3是活塞及活塞環裝入汽缸后，活塞環內圓柱面與活塞環槽底部間的間隙，一般為0. 50-1. 00 mm。油環背隙較氣環大，以增大存油間隙，有利于減壓泄油。
    ②約翰迪爾強鹿柴油機氣環的密封原理?；钊h(huán)在自由狀態下不是圓環形，其尺寸比汽缸內徑大，因此它隨活塞一起裝入汽缸后，便產生彈力F1而緊貼在汽缸壁上，形成第一密封面，使高溫高壓燃氣不能通過環與汽缸接觸面的間隙?；钊h(huán)在燃氣壓力作用下，壓緊在環槽的下端面上，形成第二密封面，于是燃氣繞流到環的背面，燃氣壓力對環背的作用力F2使環更緊地貼在汽缸壁上，形成對第一密封面的第二次密封，如圖2-19所示。
   高溫高壓燃氣從第一道氣環的切口漏到第二道氣環的上平面時，由于第一環切口的阻力，壓力已有所降低，又把這道氣環壓貼在第二環槽的下端面上，于是燃氣又繞流到這個環的背面，如此下去，從最后一道氣環漏出來的燃氣，其壓力和流速已大大減小，因此漏氣量也就很少了。
為減少氣體泄漏，將活塞環裝入汽缸時，各道環的開口應相互錯開。如有三道環，則各道環開口應沿圓周成120°夾角;如有四道環，則第一、第二道互錯180°，第二、第三道互錯90°，第三、第四道互錯180°，形成迷宮式的路線，以增大漏氣阻力，減少漏氣量。

    ③約翰迪爾強鹿柴油機氣環的泵油現象。由于側隙和背隙的存在，當發動機工作時，約翰迪爾強鹿柴油機活塞環便產生了泵油現象，如圖2-20所示?；钊滦袝r(shí)，環靠在環槽上方，環從缸壁上刮下來的機油充入環槽下方;當活塞上行時，環又靠在環槽的下方，同時將機油擠壓到環槽上方。如此反復，就將缸壁上的機油泵入燃燒室。
    泵油現象會(huì )使燃燒室內形成積炭，同時增加機油消耗，并且可能在環槽中形成積炭，導致環卡死而失去密封作用，甚至折斷活塞環。
    ④約翰迪爾強鹿柴油機氣環的種類。氣環按其斷面形狀分為很多種，
錐形環與缸壁是線接觸，有利于磨合和密封。另外，這種環在活塞下行時有刮油作用，上行時有布油作用。安裝這種環時只能按圖2-21 (b)所示方向安裝。為避免裝反，在環端上側面標有記號(“向上”或“TOP"等)。
    梯形環的特點是當活塞受側壓力的作用而改變位置時，環的側隙相應地發生變化，使沉積在環槽中的積炭結焦被擠出，避免了環被粘在環槽中而失效的情況的發生。常用于熱負荷較高的柴油機的第一道氣環。
    桶面環的特點是活塞環的外圓面為凸圓弧形。當活塞上下運動時，桶面環均能改變形狀形成楔形間隙，使機油容易進入摩擦面，從而使活塞環的磨損大為減少。另外，桶面環與汽缸是圓弧接觸，故對汽缸表面的適應較好。缺點是其圓弧表面加工較困難。目前已普遍應用于強化柴油機的第一道氣環。
   扭曲環是矩形環的內圓上邊緣切去一部分(如圖2 -21  ( e)所示)或外圓下邊緣切去一部分 將這種環隨同活塞裝入汽缸時，由于環自身的彈性變形力不對稱而產生斷面傾斜，其作用原理如圖2 - 22所示。
    當約翰迪爾強鹿柴油機活塞環裝入汽缸，其外側拉伸力的合力F1與內側壓縮應力的合力F2之間有一力臂。，于是產生了扭轉力偶M，它使環外圓周扭曲成上小下大的錐形，從而使扭曲環的邊緣與環槽的上、下端面接觸，防止了活塞環在環槽內上下竄動而造成的泵油作用，同時還增加了密封性，易于磨合，并且有向下的刮油作用。
    約翰迪爾強鹿柴油機扭曲環目前在發動機上得到了廣泛應用。扭曲環在安裝時，必須注意環的斷面形狀和方向，應將其內圓切槽向上，外圓切槽向下。第一道環多為內圓上邊緣切口，不能裝反。

(2)約翰迪爾強鹿柴油機油環
約翰迪爾強鹿柴油機油環有兩種結構形式:整體式和組合式，
整體式油環用合金鑄鐵制造，其外圓面的中間切有一道凹槽，在凹槽底部加工出很多穿通的排油小孔或縫隙。
組合油環由上、下刮片和產生徑向、軸向彈力的襯簧組成。這種環片很薄，對汽缸壁的壓力大，具有刮油作用強、質量小、回油通道大的特點。在高速發動機上得到廣泛應用。
     油環的刮油作用如圖2 - 24所示。無論活塞上行或下行，油環都能將汽缸壁上多余的機油刮下來。刮下來的機油經活塞上的回油孔流回油底殼。
