為間歇性的電氣問題有時通過斷開和重新連接接頭得到解決卡特c15 c18柴油發動機

電氣接頭－檢查SMCS 代碼: 7553-040-WW    系統操作描述：許多電氣問題有惡劣條件引起。以下程序會(huì )幫助檢測接頭和電線的問題。如果問題被發現，糾正問題并確認問題已解決。間歇性的電氣問題有時通過斷開和重新連接接頭得到解決。在斷開接頭前，檢查診斷代碼是非常重要的。在重新連接接頭后也應檢查診斷代碼。如果診斷代碼的狀態由于斷開和重新連接接頭而改變，有幾種可能的原因。最可能的原因是端子松動，不適當地夾住端子，潮濕，腐蝕和連接不充分。遵照這些指導：• 總是使用1U-5804夾線工具來維護Deutsch HD和DT接頭。不要將端子焊到電線上。參考“ SEHS9615,維護Deutsch HD和DT接頭”。• 總是使用147－6456楔口拆卸工具來拆下DT接頭的楔口。不要用螺絲刀從接頭上撬開楔子。
總是使用單獨線路作為電壓表探針或測試燈。不要破壞電線的絕緣來測量。如果切斷電線，總是應安裝一個新的端子以修復。警告連接或斷開任何電氣設備會(huì )引起爆炸危險，可能導致傷害或死亡。不要在可燃可爆環境中連接或斷開任何電氣設備。測試步驟  1.  檢查接頭有無潮濕和腐蝕

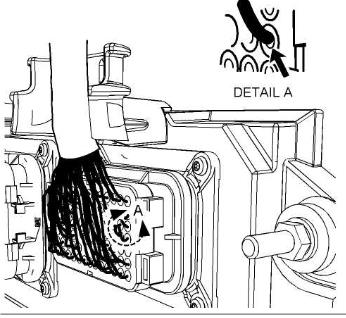

圖33接頭上泄漏的密封（范例）A. 檢查所有電線線束。確認電線線束的路徑允許電線以垂直的角度進入每個接頭表面。否則，電線會(huì )使密封孔變形。參考圖33。這會(huì )產生潮濕進入的路徑。確認電線密封正確地密封。

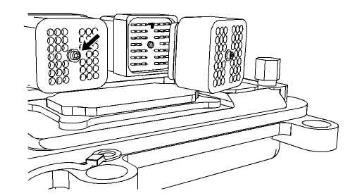

圖34接口插頭安裝圖（范例）(1) 電子控制模塊（ECM）接頭(2) 正確地插入插頭(3) 不正確地插入插頭B. 確認密封插頭到位。如果有插頭脫落，更換插頭。. 確認插頭正確地插入接口。參考圖34。

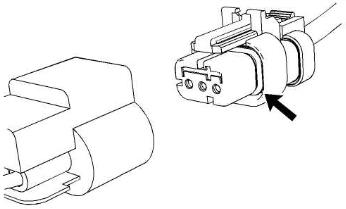

圖35三針接頭的密封（范例）

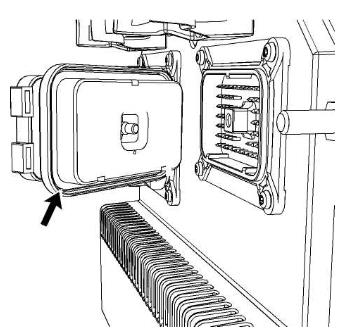

圖36ECM接頭的密封（范例）C.斷開可疑接頭，檢查接頭密封。確認密封狀態良好。如果需要，更換接頭。D.徹底檢查接頭有無潮濕進入痕跡。注意：在接頭密封上看到一些微小的密封破損是正常的。微小密封破損不會(huì )使潮濕進入。如果接頭上潮濕或銹蝕痕跡明顯，必須找到潮濕的來源，必須得到修理。如果潮濕進入的源頭沒有修復，問題會(huì )重復出現。簡單干燥接頭不解決問題。檢查以下項目中可能的潮濕進入路徑：• 丟失的密封• 未正確安裝的密封• 絕緣上的斷口• 接頭配合不正確潮濕也能通過電線內部進入接頭。如果接頭發現水分，益陽Perkins帕金斯1106C-70TA發動機缸套組件供應服務商,武威Perkins帕金斯1106D-E70TAG2發動機油水分離器聯系,山南Perkins帕金斯2206A-E13TAG5發動機高壓油泵、油泵組件哪里有,日喀則Perkins帕金斯2506C-E15TAG4發動機機油冷卻器哪里有,應徹底檢查接頭線束有無損壞。也應檢查其他共用線束的接頭有無水分。注意：ECM是一個密封元件。如果在ECM接頭中發現水分，ECM不是水分源頭。不要更換ECM。期望結果：線束電線、接頭和密封狀態良好。接頭中沒有明顯水分。結果：• OK-線束電線、接頭和密封狀態良好。繼續進行測試步驟2。• 不行－線束或接頭發現問題。修理：如果需要，修理接頭或線束。確認所有密封到位。確認接頭已重新連接。如果插針、插口或接頭腐蝕明顯，只能用變性酒精去除腐蝕。使用棉簽或軟刷去除腐蝕。如果接頭中發現水分，運轉發動機幾分鐘，再次檢查水分。如果水分再次出現，那么水分正吸入接頭。即使水分進入路徑已被修復，還是需要更換電線。確認修理消除了問題。停止。測試步驟  2.  檢查電線有無絕緣損壞A.細致檢查每根電線有無擦破、刻痕和切口。檢查電線有無以下情況：• 暴露的絕緣層• 電線與發動機摩擦• 電線與尖角摩擦B.檢查所有線束搭扣，以確認線束適當地固定。并且檢查所有搭扣，以確認線束沒有受擠壓。拉回線束套，以檢查電線平口。過緊的搭扣會(huì )壓平線束。這損壞線束內部的電線。

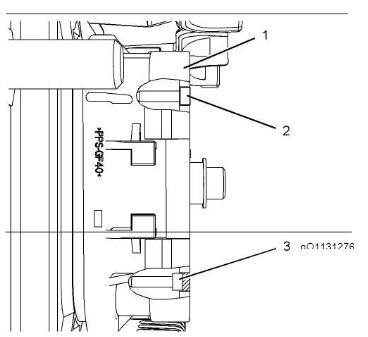

期望結果：電線沒有擦破、刻痕和切口，線束被適當地夾住。結果：• OK－線束正常。繼續進行測試步驟3。• 不行-線束損壞。修理：如果需要，修理或更換線束。確認修理消除了問題。停止。測試步驟  3.  檢查接頭端子A. 目視檢查接頭內的每個端子。確認端子沒有損壞。確認端子在接頭內對齊，確認端子在接頭內正確定位。期望結果：端子正確對齊，端子外觀沒有損壞。結果：• OK－端子正常。繼續進行測試步驟4。• 不行－接頭的端子損壞。修理：如果需要，修理或更換線束。確認修理消除了問題。停止。gO1131435圖37插座鎖緊楔（例子）A.確認接頭的鎖緊楔安裝正確。如果鎖緊楔沒有正確安裝，端子就不能保持在接頭內。B.在每個電線上進行45 N (10 Ib)拉力測試。 每個端子和接頭應當保持45 N (10 Ib)的張力，每個電線應保持在接頭體內。該測試檢查是否電線被正確地夾住。期望結果：每個端子和接頭承受45 N (10 Ib)的拉力，每個電線應保持在接頭體內。 結果：• OK－全部端子通過拉力測試。繼續進行測試步驟5。• 不行-某個電線被從端子中拉出，或某個端子被從接頭中拉出。修理：使用1U-5804夾固工具更換端子。如果需要，更換損壞的接頭。確認修理消除了問題。停止。測試步驟  4.  在每個電線端子連接處進行拉力測試

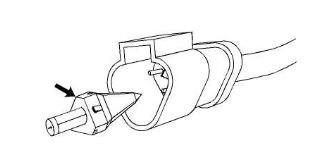

測試步驟  5.  檢查銷對插口的夾持性能圖38        g01131604測試針腳保持能力圖（例子）A.  確認插口有良好的銷的保持能力。插入一根新銷到每個插口，一次一個，以檢查插口銷有良好的夾持。期望結果：插口對新銷有良好保持能力。結果：• OK－端子正常。繼續進行測試步驟6。• 不行-端子損壞。修理：使用1U-5804夾固工具更換損壞的端子。確認修理消除了問題。停止。測試步驟  6.  檢查接頭的鎖緊機構A.確認接頭正確鎖住。鎖住接頭后，確認兩邊不能被拉開。B.確認接頭鎖片正確鎖住。并確認接頭鎖片回到鎖住位置。期望結果：接頭可靠地鎖住。接頭和鎖緊機構沒有裂紋或破壞。結果：• OK-接頭狀態良好。繼續進行測試步驟7。• 不行-接頭鎖緊機構損壞或丟失。修理：如果需要，修理或更換接頭。確認修理消除了問題。停止。測試步驟  7.  檢查接頭緊固螺栓目視檢查ECM接頭的緊固螺栓。確認每個緊固螺栓的螺紋沒有損壞。A.  連接ECM接頭。圖39gOH32827120針ECM接頭的緊固螺栓（例子）a．擰緊120針ECM接頭的緊固螺栓到7.0 ± 0.5 Nm (60 ± 4 Ib in)。 圖40gOH3284970針ECM接頭的緊固螺栓（例子）
b．擰緊70針ECM接頭的緊固螺栓到6.0 ± +1.5 Nm (55+ 13 -4 Ib in)。

圖41gOH3286340針ECM接頭的緊固螺栓（例子）c．擰緊40針ECM接頭的緊固螺栓到2.25 ± .25 Nm (20 ± 2 Ib in)。

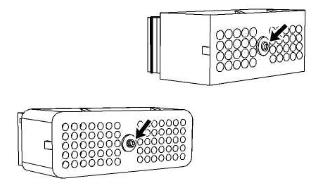

圖4240針和70針定制接頭的緊固螺栓（例子）B．連接定制接頭。擰緊40針和70針定制接頭的緊固螺栓到2.25 ± .25 Nm (20 ± 2 Ib in)。 期望結果：ECM接頭可靠，緊固螺絲正確擰緊。結果：• 0K－ECM和定制接頭正確連接。繼續進行測試步驟8。• 不行-ECM接頭或定制接頭的緊固螺栓損壞。修理：如果需要，修理或更換接頭。

確認修理消除了問題。停止。測試步驟  8.  在卡特ET上進行“ 晃動測試”A.在卡特ET上診斷測試中選擇“ 晃動測試” 。B.選擇適當的參數組來觀察。C.按“ 開始” 按鍵?；蝿?dòng)線束以再次產生間歇性問題。如果存在間歇性問題，狀態欄會(huì )亮起，蜂鳴聲響起。期望結果：在“ 晃動測試” 中顯示沒有間歇性問題。結果：• OK－沒有發現間歇性問題。OK－線束和接頭正常。如果你來自其他程序，回到原本的程序，繼續測試。如果測試解決問題，恢復發動機運行。停止。• 不行－  至少顯示有一個間歇性問題。修理：修理線束和/或接頭。確認修理消除了問題。停止。
