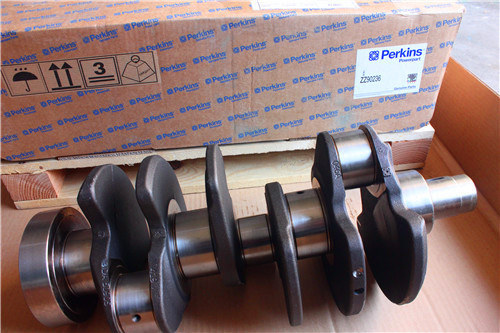

珀金斯perkins發動機曲軸請看怎么樣?檢查曲軸有無磨損或損壞

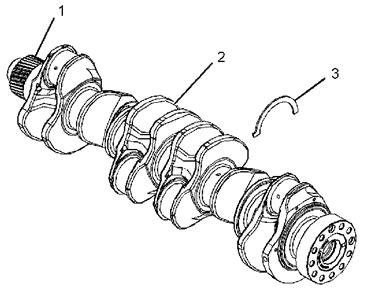

圖 40
典型實例
(1) 曲軸齒輪
(2) 曲軸
(3) 曲軸止推墊圈
安裝到曲軸上的齒輪的最大允許溫度 180 °C(356 °F)新曲軸端隙 0.1 至 0.41 mm(0.00394 至 0.01614 in)
止推墊圈的標準厚度 2.69 至 2.75 mm(0.1059 至 0.1083 in)
止推墊圈的加大尺寸厚度 2.89 至 2.95 mm(0.1138 至 0.1161 in)

圖 41
(4) 1 號軸頸
(5) 2 號軸頸
(6) 3 號軸頸
(7) 4 號軸頸
(8) 5 號軸頸
(9) 6 號軸頸
(4) 7 號軸頸

請參考表 3 中的曲軸軸頸的跳動量。
表 3

軸頸	軸頸的跳動量
(1)	安裝
(2)	0.05 mm (0.0020 in)
(3)	0.1 mm (0.0039 in)
(4)	0.15 mm (0.0059 in)
(5)	0.1 mm (0.0039 in)
(6)	0.05 mm (0.0020 in)
(7)	安裝

檢查曲軸有無磨損或損壞。 有關曲軸維修的更多信息，請聯系全球技術支持中心。
請參閱《技術規格》, “連桿軸承軸頸”以獲得更多有關連桿軸承軸頸以及連桿軸承的信息。
請參閱《技術規格》, “主軸承軸頸”以獲得有關主軸承軸頸及主軸承的信息。
